型 号 项 目 |

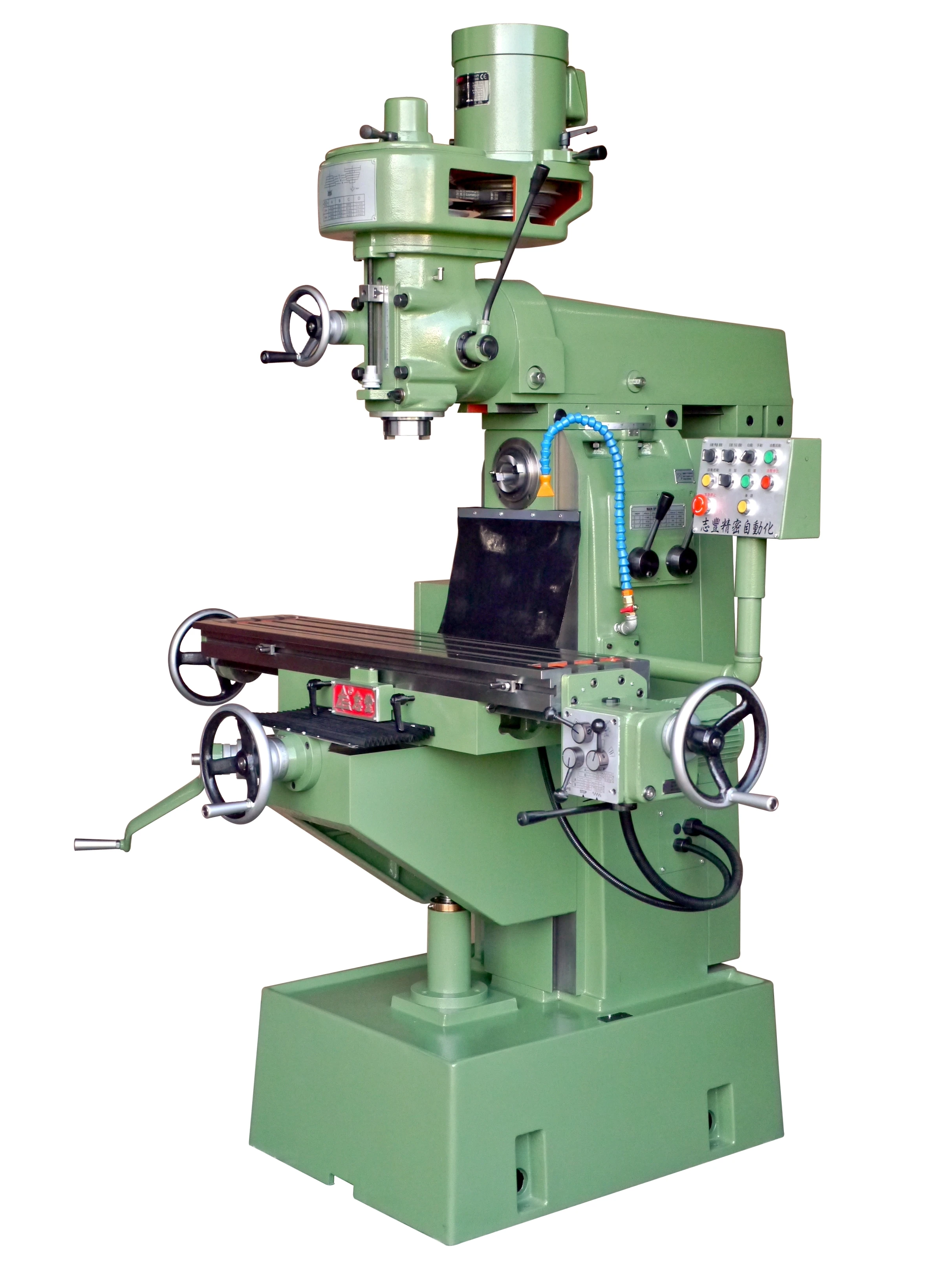

CF-2570H/UH |
CF-2570VH/VHU |
|
工作台Table |
||
|
作业面积 |
1100x250mm |
|
|
移动量 |
700(Power feed:600)x280(Rotary table:270)x485(Rotary table:385)mm |
|
|
T型槽 |
16 mm x 3 x 60 mm |
|
|
左右自动进刀(9段) opt. |
30-825mm/min |
|
|
左右自动快送 opt. |
1300mm/min |
|
|
立主轴 |
||
|
主轴端 |
--- |
N.T.#40 |
|
转速(8段) |
210-3440 (60Hz) |
|
|
170-2860 (50Hz) |
||
|
主轴端面至工作台面距离 |
80-565mm |
|
|
主轴中心至机柱面距离 |
150-500mm |
|
|
通心轴上下移动量 |
125mm |
|
|
铣头倾斜角度(左右各) |
90° |
|
|
伸出臂前后移动量 |
350mm |
|
|
伸出臂水平旋转角度 |
360° |
|
|
横主轴 |
||
|
主轴端 |
N.T.#40 |
|
|
转速(6段变速) |
50-1180 (60Hz) |
|
|
40-980 (50Hz) |
||
|
主轴中心至工作台面距离 |
0-485(Rotary table:385)mm |
|
|
主轴端面至伸出臂下面距离 |
115mm |
|
|
电动机 |
||
|
立主轴 |
--- |
2.2KW(3HP)-4/8P |
|
横主轴 |
2.2KW(3HP)-4P |
|
|
工作台左右自动进刀 opt. |
0.375KW(1/2HP)-4P |
|
|
切削液体泵用 |
0.1KW(1/8HP)-4P |
|
|
机械大小 |
||
|
净重(约) |
1,200kg |
1,300kg |
|
机械尺寸 |
1190x1720x1650mm |
1500x1720x2190mm |
|
装箱尺寸 |
1160x1600x1780mm |
1380x1600x1950mm |
